柯尼卡美能達復印機C550轉印帶是一個配件,配件編碼：A00JR71400。復印機的每個耗材、配件都會有一定的壽命，轉印帶也不例外，當耗材、配件壽命到期時，機器則會顯示相應的代碼提示，如果液晶顯示屏上顯示請快更換轉印帶，則表示轉印帶單元壽命即將耗盡。此時，只需要把轉印帶更換掉，復印機就可以正常使用了。

柯尼卡美能達C550轉印帶組件參數

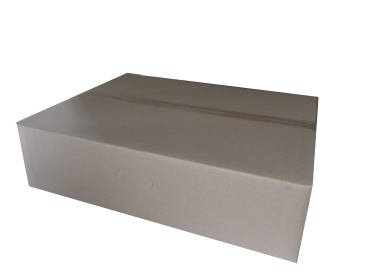

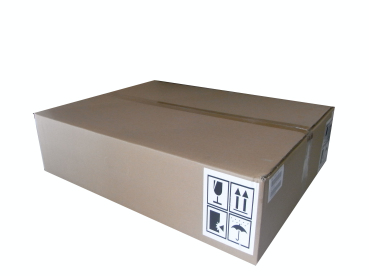

柯尼卡美能達C550轉印帶組件圖片

轉印帶更換步驟

1. 打開上部右門.

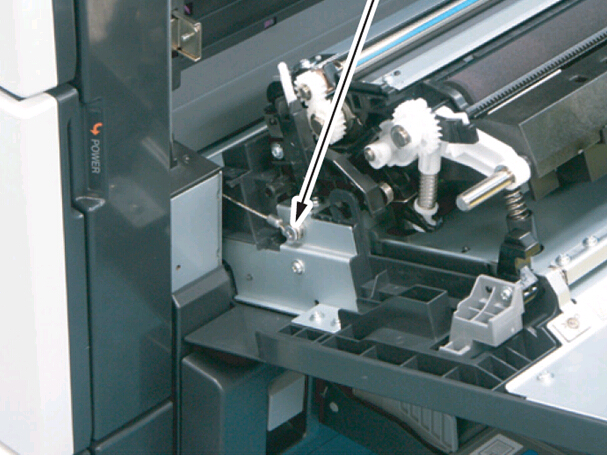

2. 拆下螺釘[1] 和上部右門止動器.

柯尼卡美能達C550轉印帶更換步驟1

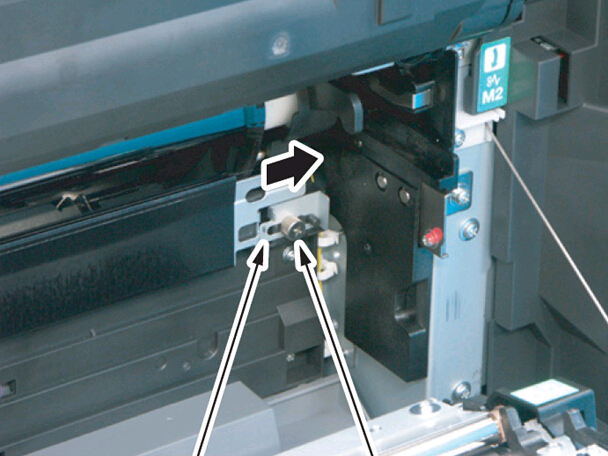

3. 擰松帶肩螺釘[1], 然后向主機后方滑動圖像轉印入口導向止動器[2].

柯尼卡美能達C550轉印帶更換步驟2

4. 向主機后方滑動圖像轉印入口導軌[1], 然后將其拆下.

柯尼卡美能達C550轉印帶更換步驟3

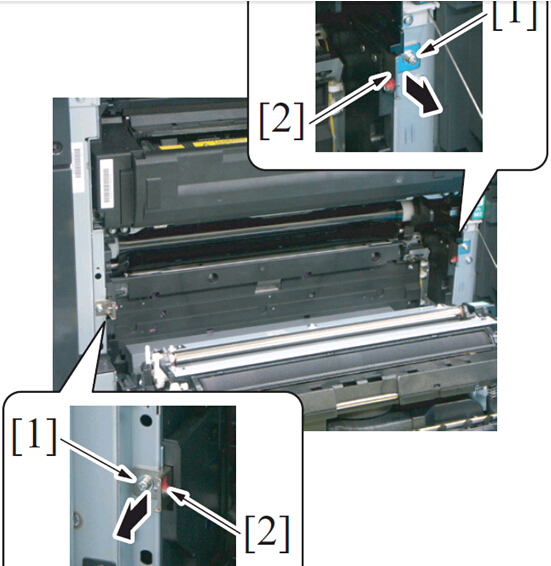

5. 拆下2 個螺釘[1], 然后向主機右方拉2 個轉印帶鎖[2] 松開轉印帶.

柯尼卡美能達C550轉印帶更換步驟4

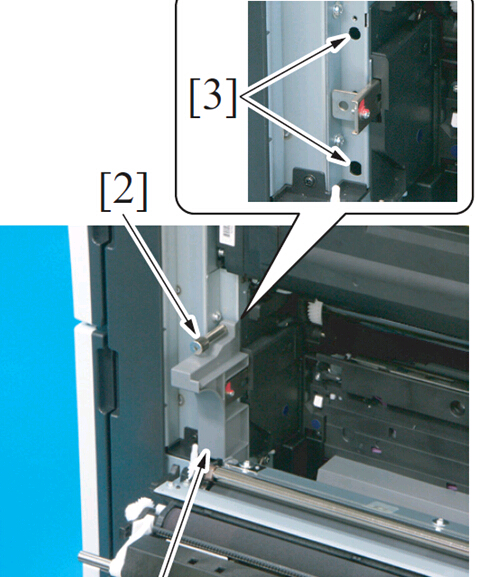

6. 將導軌[1] 安裝在主機上, 然后用帶肩螺釘[2] 固定.? 確保將導軌上的突起( 兩處) 插入主機上的定位銷孔[3]( 兩處) 中.

柯尼卡美能達C550轉印帶更換步驟5

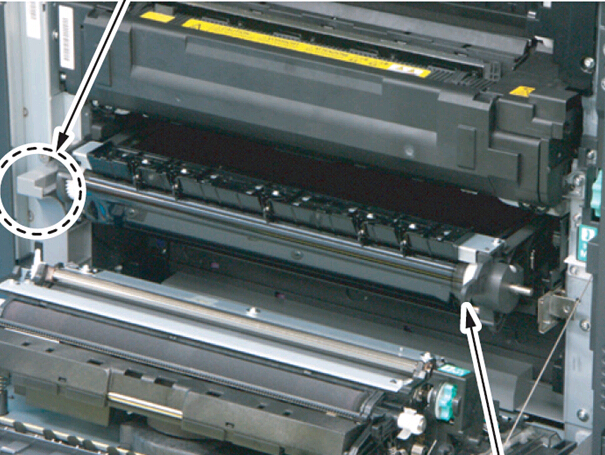

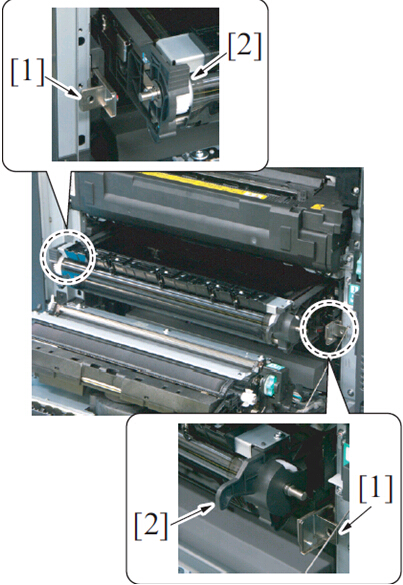

7. 抓住轉印帶單元的部件[1], 然后將其滑出直至觸碰到導軌的止動器[2].

柯尼卡美能達C550轉印帶更換步驟6

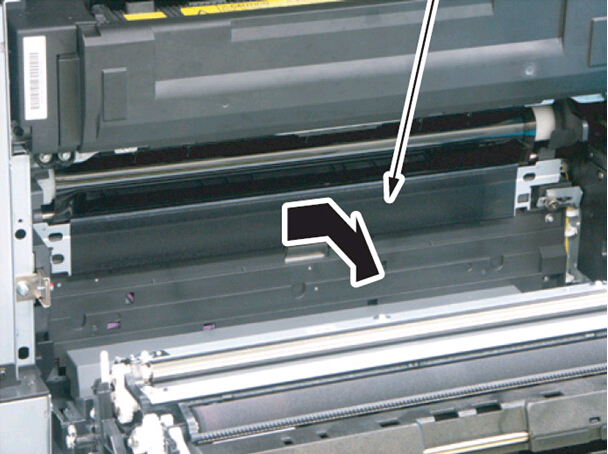

8. 如圖所示, 改變握持轉印帶單元[1] 的方式, 然后將其拆下.

柯尼卡美能達C550轉印帶更換步驟7

柯尼卡美能達C550轉印帶更換步驟8

9. 若要重新安裝, 請按照與拆卸相反的順序執行.

柯尼卡美能達C550轉印帶更換步驟9

若要重新安裝, 請按照與拆卸相反的順序執行
